在电子电路中，四脚晶振因封装紧凑、适配性强被广泛应用，但有源与无源类型的引脚功能差异显著，需结合内部结构和工作逻辑区分。

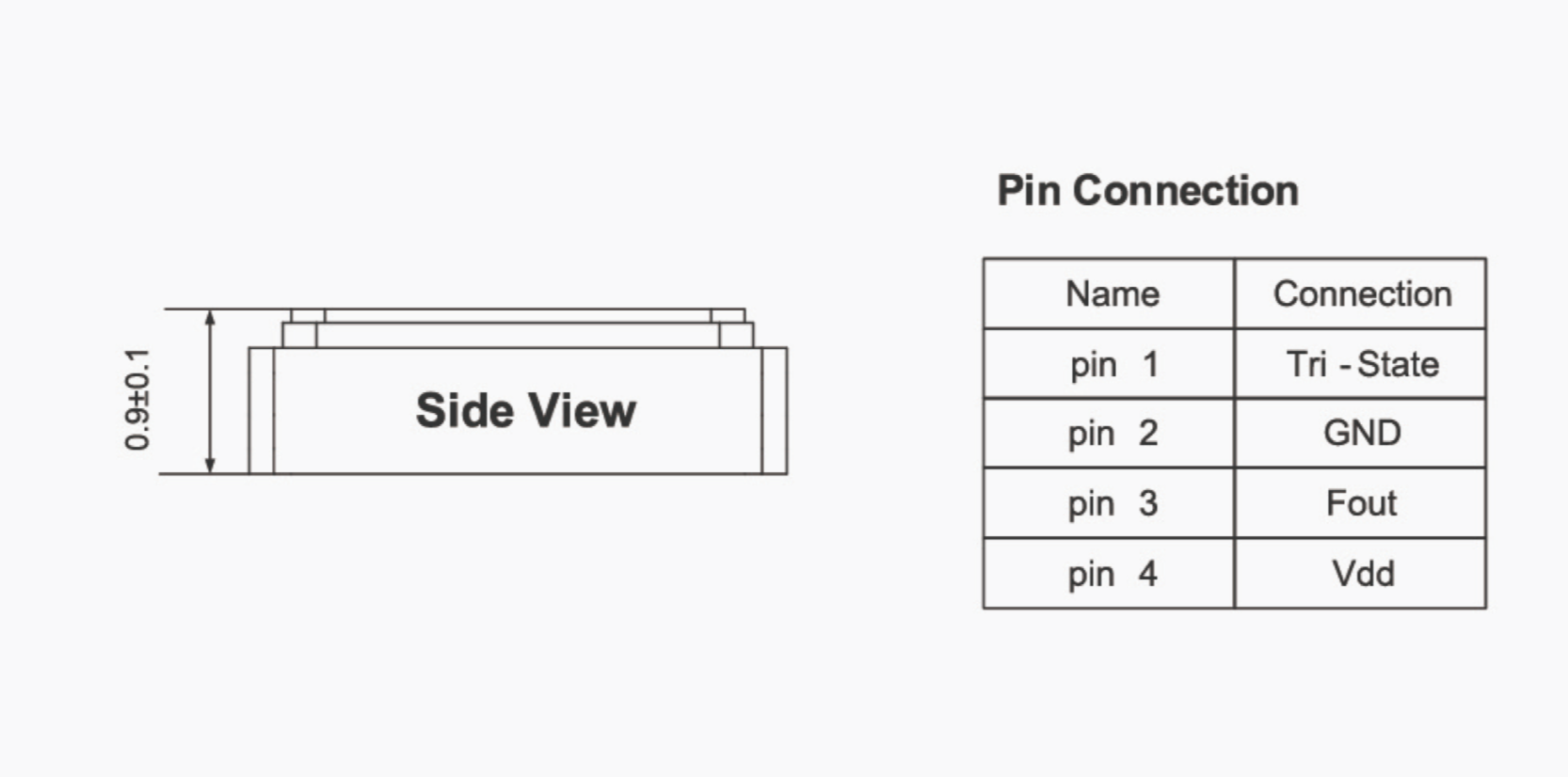

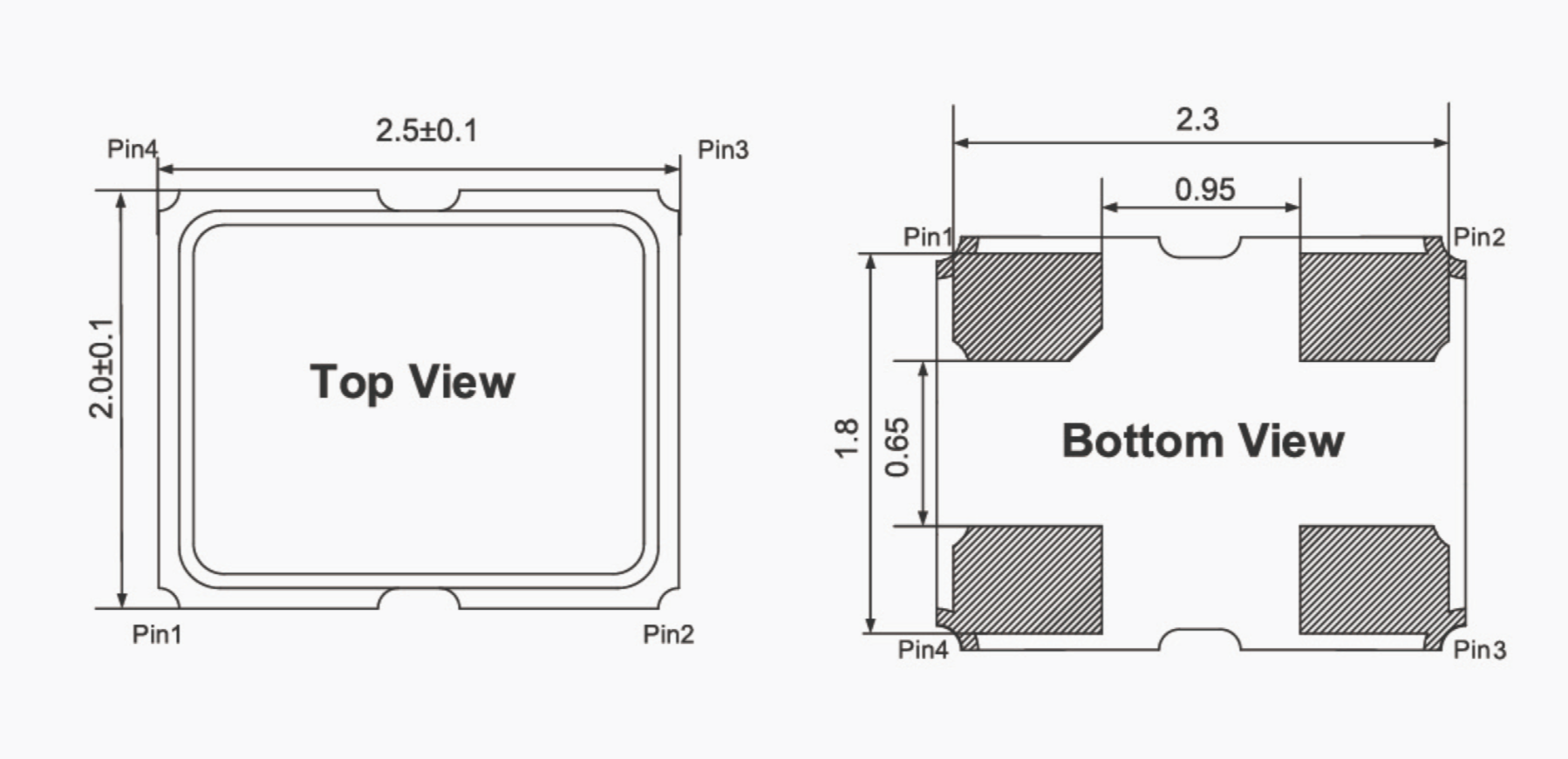

泰晶科技SPXO / XO-2016型号

一、四脚有源晶振：完整振荡器的功能分工

有源晶振是集成了石英晶体、振荡电路和放大模块的独立信号源，无需外部辅助即可输出稳定时钟，四脚定义具有明确的功能指向：

• ‌1脚（NC/OE）‌：多数为‌空脚（NC）‌，仅作为封装设计预留；部分型号为‌输出使能端（OE）‌，通过高低电平切换可控制信号输出状态，常用于低功耗场景下的时钟休眠唤醒。
• ‌2脚（GND）‌：‌接地引脚‌，连接系统地电位，为内部电路提供稳定参考基准，同时屏蔽外界电磁干扰，保障信号纯净度。
• ‌3脚（OUT）‌：‌时钟信号输出端‌，输出固定频率的方波或正弦波信号，直接为CPU、FPGA等核心芯片提供时序基准，频率精度可达±10ppm以内。
• ‌4脚（VCC）‌：‌电源输入端‌，需接入额定电压（常见3.3V、5V），为内部振荡电路供电。电压波动需控制在±5%范围内，否则可能导致停振或频率漂移。

识别技巧：有源晶振通常在1脚位置有点状、凹槽或丝印标记，引脚朝下时按逆时针方向依次为1-2-3-4脚。

二、四脚无源晶振：仅作为频率基准的谐振元件

无源晶振本质是石英晶体谐振器，自身无法产生振荡，需依赖外部振荡电路驱动，四脚中仅两脚为功能脚：

• ‌1脚（Xin）‌：‌信号输入端‌，连接外部振荡电路的输出端，接收驱动信号以激励晶体产生机械谐振。
• ‌2脚（GND/NC）‌：‌接地或空脚‌，接地可增强电路稳定性和抗干扰能力，部分型号中此脚为空，仅起机械固定作用。
• ‌3脚（Xout）‌：‌信号输出端‌，将晶体谐振信号反馈至外部振荡电路，形成闭环振荡回路，最终产生稳定时钟信号。
• ‌4脚（GND/NC）‌：‌接地或空脚‌，与2脚功能类似，部分型号内部已与2脚连通，共同实现接地屏蔽或机械加固。

识别技巧：无源晶振无极性，1脚与3脚可互换使用，引脚标记通常为缺口或斜边，部分型号无明显标识，需通过万用表测量连通性判断功能脚。

三、核心区分要点

• ‌源依赖‌：有源晶振需独立供电，无源晶振无需电源，由外部电路提供驱动。
• ‌功能确定性‌：有源晶振引脚功能固定，接线错误会导致无法工作；无源晶振仅1、3脚为功能脚，其余脚可悬空或接地。

• ‌应用场景‌：有源晶振适用于对时钟精度和稳定性要求高的场景，如通信基站、工业控制设备；无源晶振成本低、功耗小，适用于消费类电子产品，如智能手表、蓝牙耳机。

• 在实际应用中，需严格参照产品数据手册确认引脚定义，避免因误接导致电路故障。
