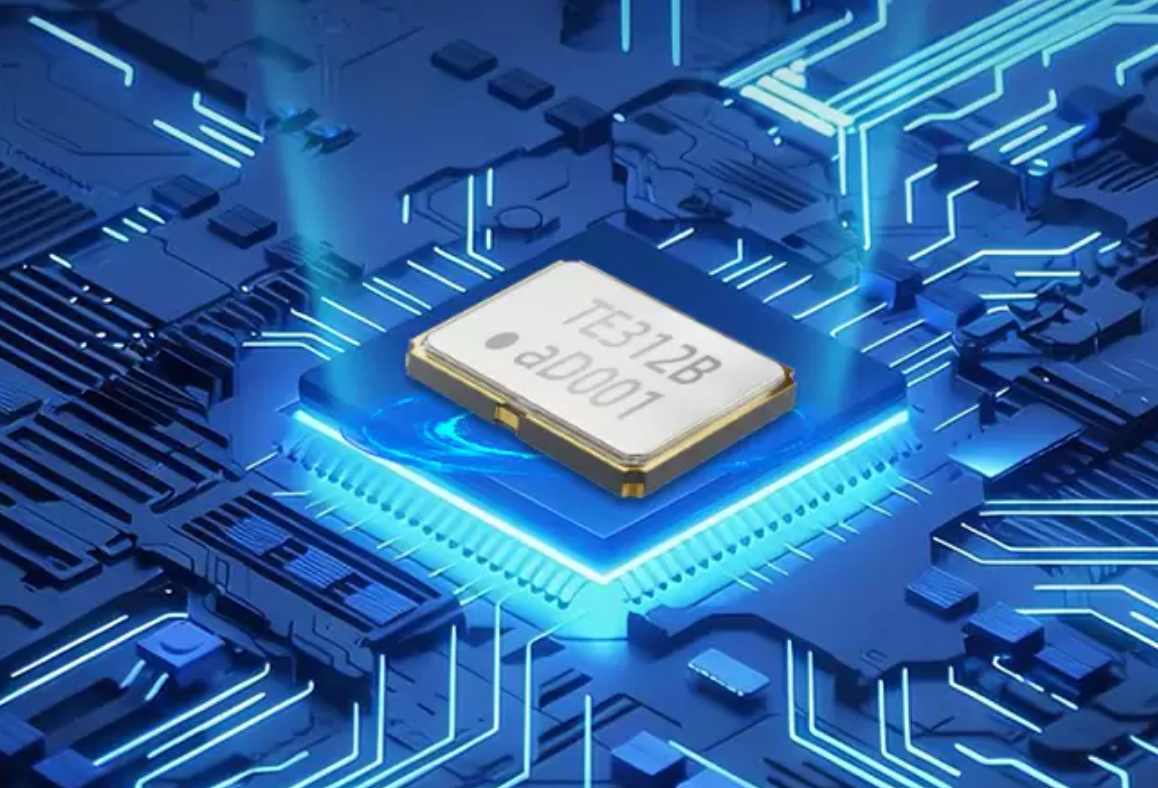

       在智能手机、电脑、卫星导航等电子设备的精密电路中，晶振是最容易被忽视却又不可或缺的核心部件。这个毫米级的微小元件，如同电子设备的“心脏”，通过输出稳定的频率信号，为各类电路提供精准的时间基准，确保设备高效、有序地运行。

       晶振的核心工作原理，源于石英晶体独特的压电效应。石英是一种由二氧化硅构成的晶体，其原子排列形成高度规则的晶格结构。当对石英晶体施加机械压力时，晶体表面会产生正负电荷，实现机械能向电能的转化，这就是压电效应；反之，若在晶体两端施加交变电场，晶体会随电场频率产生同步机械振动，完成电能到机械能的转换，即逆压电效应。

       晶振的工作过程，正是这两种效应的循环作用。电路首先向石英晶体输入交变电场，晶体在电场作用下产生机械振动；振动的晶体又通过正向压电效应产生微弱电信号，经外部电路放大后再次反馈给晶体，维持振动的持续进行。当输入电场的频率与晶体的固有振动频率一致时，会引发压电谐振现象，此时晶体的振动幅度达到峰值，输出的电信号频率也最为稳定。由于石英晶体的晶格结构极其稳定，其固有频率受温度、压力等外界因素影响极小，这使得晶振能提供远超传统振荡器的频率稳定性。

       从结构上看，晶振主要由石英晶片、陶瓷基座和封装外壳三部分组成。石英晶片是核心振动源，其切割方式直接决定了晶振的频率特性和温度稳定性——音叉形切割常用于手表等低频场景，而矩形切割则适用于高频通信设备。晶片表面镀有银质电极，用于传递电场信号；基座是封装陶瓷材质，外壳多采用金属，内部抽真空或填充惰性气体，为晶片提供稳定的工作环境，防止氧化和振动衰减。

        根据工作方式的不同，晶振可分为无源晶振和有源晶振两大类。无源晶振自身无法产生振荡，需要搭配外部振荡电路才能工作，成本较低但稳定性稍弱；有源晶振则集成了振荡电路、放大电路和温度补偿电路，能直接输出稳定的频率信号，广泛应用于对精度要求较高的通信设备和工业控制系统中。

       在实际应用中，晶振的性能直接影响电子设备的运行精度。例如，智能手机中的射频晶振决定了信号收发的稳定性，一旦频率偏移就可能导致通话中断；电脑主板上的晶振则控制着CPU的运算节奏，微小的频率误差都可能引发系统崩溃。随着5G通信、自动驾驶等技术的发展，对晶振的精度和稳定性要求不断提高，温补晶振（TCXO）、恒温晶振（OCXO）等高端产品逐渐成为市场主流，它们通过内置温度补偿电路或恒温控制单元，将频率误差控制在百万分之一甚至十亿分之一以内。

       作为电子信息产业的基础元件，晶振的技术发展始终与半导体技术进步紧密相连。从早期的插件式晶振到如今的微型贴片晶振，从单一的频率输出到集成化的时钟解决方案，晶振正朝着小型化、高精度、低功耗方向不断演进。在万物互联的时代，这个隐藏在设备内部的“时间心跳”，将继续为各类智能设备提供精准的频率基准，支撑着数字世界的有序运行。
