TS8010

塑封SOP8 RTC

TS8010

内置32.768kHz晶体单元

接口类型:I²C (400kHz)

操作电压:1.8~5.5V

时钟电路电压:1.8~5.5V

低电流消耗:2.2μA@3V(典型值)

频率输出功能:CMOS输出或开漏输出

包含完整日历、闹钟、定时器等多种功能

自动闰年调整功能

本产品符合工业标准SOP8封装

申请样品手册下载

产品特点产品尺寸电性能参数

产品特点

低电流消耗
高性价比

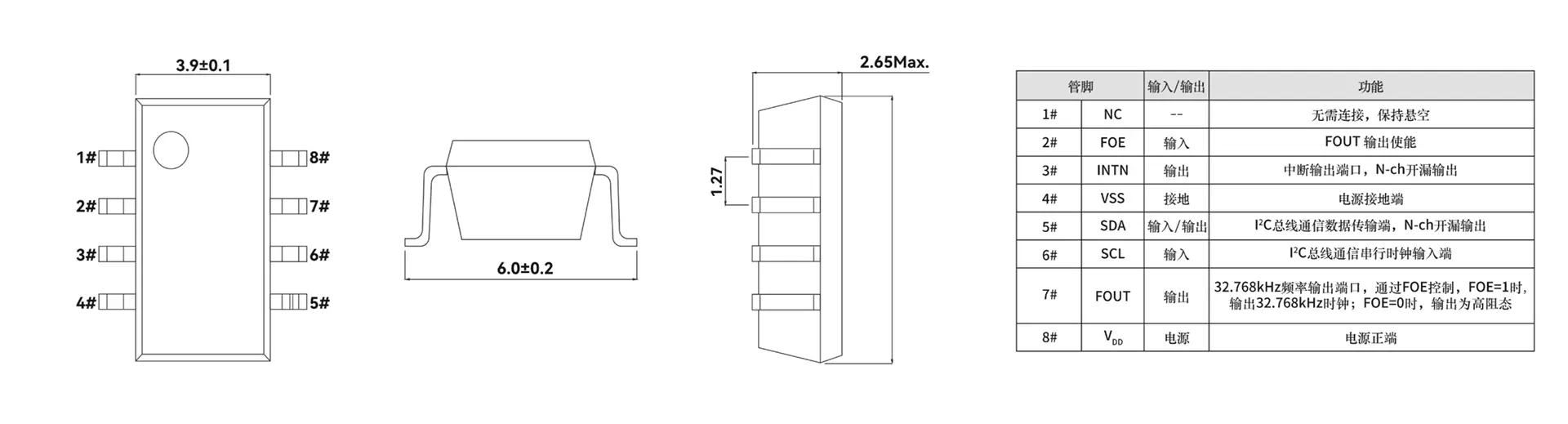

产品尺寸

产品尺寸

电性能参数

频率特性
项目	代号	条件	最小值	典型值	最大值	单位
频率容差	△f/f	Ta=25°C V_DD=3.0V	5±23※			ppm

起振时间	tSTA	Ta=25°C V_DD=1.8V			0.9	S

		Ta=40℃~85℃			2.0	S
		V_DD=1.8V~5.5V

※相当于±1分钟的月偏差

电流消耗特性
项目	代号	条件		最小值	典型值	最大值	单位
电流消耗	I_DD1	FOE=GND F_OUT=Hi-Z	V_DD=5V		2.6		μA
	I_DD2	FOE=GND F_OUT=Hi-Z	V_DD=3V		2.5
	I_DD3	FOE=GND F_OUT=32.768kHz CL=0pF	V_DD=5V		3.6
	I_DD4	FOE=GND F_OUT=32.768kHz CL=0pF	V_DD=3V		3.0
	I_DD5	FOE=VDD F_OUT=32.768kHz CL=30pF	V_DD=5V		7.5
	I_DD6	FOE=VDD F_OUT=32.768kHz CL=30pF	V_DD=3V		6.2
