XO-2016JD
晶核 DXO

XO-2016JD

外形尺寸:2.0 x 1.6 x 0.7mm

支持频率:100MHz、125MHz、156.25MHz

支持广泛的运行温度范围(-40~105℃)

高稳定

低抖动

可广泛应用于服务器、光传输设备、基干通信基站、车载高速通信(Domain ECU、Zone ECU、Ethernet、PCIe)

产品特点

  • 超小型化
    超小型化
  • 高频率
    高频率
  • 低相噪
    低相噪
  • 高可靠性
    高可靠性

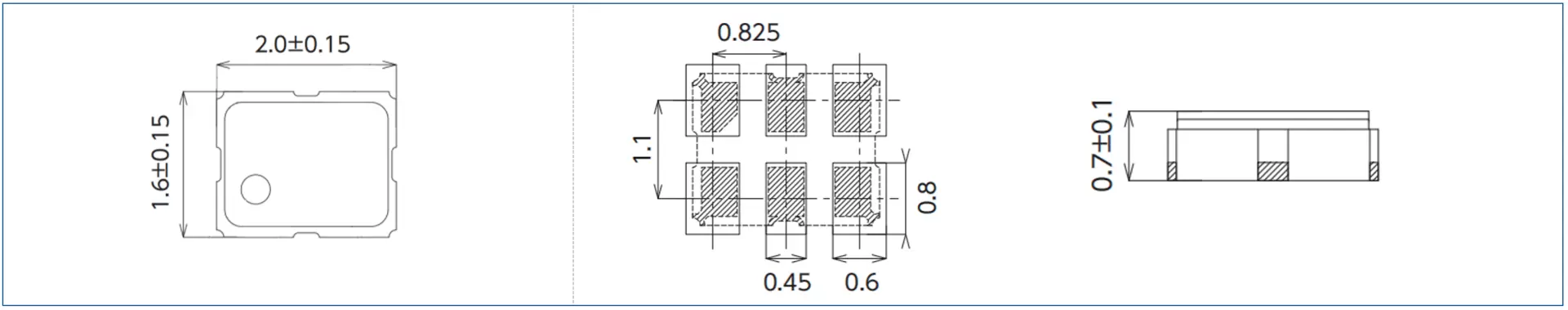

产品尺寸

产品尺寸

电性能参数

技术指标

LV-PECL

LVDS

HCSL

输出频率

100MHz/125MHz/156.25MHz

电源电压

+2.5±0.125V/+3.3±0.165V

+1.8±0.090V/+2.5±0.125V/+3.3±0.165V

频率公差(含常温偏差)

±50ppm

保存温度范围

-40 ~+125℃

运行温度范围

-40 ~+85℃ , -40 ~+105℃ , -40 ~+125℃

消耗电流

60mA max.

20mA max.

40mA max.

待机时电流(#1引脚"L")

10μA max.

输出负载

50Ω to Vcc-2V

100Ω Output-OutputN

50Ω

波形对称

45 ~ 55% [1/2VOPP]

0电平电压

Vcc-1.810 ~ Vcc-1.590V

0.90V min.

-0.15 ~ +0.15V

1电平电压

Vcc-1.105 ~ Vcc-0.860V

1.60V max.

+0.55 ~ +0.90V

上升时间

下降时间

0.4ns max.

[20 ~ 80% VOPP]

0.5ns max.(2.5V,3.3V)

0.6ns max.(1.8V)

[20 ~ 80% VOPP]

差分输出振幅

0.40V min.

0.25V min.

0.55V min.

差分输出电压

-

0.247 ~ 0.454V

-

差分输出误差

-

50mV [⊿VOD=|VOD1-VOD2|]

-

偏移电压

-

1.125 ~ 1.375V

-

偏移误差

-

50mV

-

OE端子0电平输入电压

Vcc×0.3max.

OE端子1电平输入电压

Vcc×0.7min.

输出禁用时间

200ns

输出使能时间

2ms

相位抖动

[fo offset:12kHz to 20MHz]

32fs typ., 60fs max.

(156.25MHz/Vcc=+2.5V, +3.3V)

38fs typ., 60fs max.

(156.25MHz/Vcc=+2.5V, +3.3V)

45fs typ., 80fs max.

(156.25MHz/Vcc=+1.8V)

34fs typ., 60fs max.

(156.25MHz/Vcc=+2.5V, +3.3V)

43fs typ., 80fs max.

(156.25MHz/Vcc=+1.8V)

×
