OC-2522

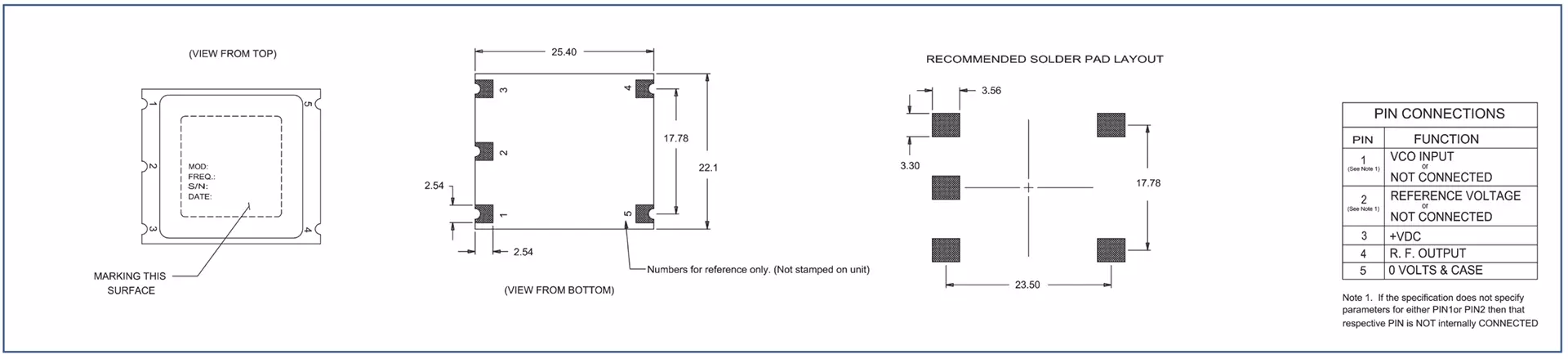

外形尺寸：25.4 x 22.1 x 11.0mm

SC切晶片

体积小、功耗低

可广泛应用于工业通讯、雷达等领域

申请样品手册下载

产品特点

技术指标		Min.	Typ.	Max.	Unit.	备注
标称频率		-	10	-	MHz	可提供输出频率:5-40MHz；典型频率包括10,12.8,15.36,16.384,19.2,20,25MHz
输出波形		-	方波	-	-	可提供正弦波输出波形
电平(HCOMS)	高电平	2.4	3.3	-	V
	低电平	-	-	0.4	V
	负载	-	15	-	pF
	占空比	45	50	55	%	@+1.4V
	杂波	-	-	-60	dBc
频率稳定度	温度特性	-10	-	+10	ppb	温度范围从-30°C到+70°C(对照+25°C)参考频率稳定度与温度范围表格
	老化率	-0.5	-	+0.5	ppb
	天	-0.5	-	+0.5	ppb	加电30天后
	年	-50	-	+50	ppb
	10年	-0.4	-	+0.4	ppm
	电压特性	-0.5	-	+0.5	ppb	±5%变化
	开机特性	-10	-	+10	ppb	2分钟内@+25°C(对照1小时后)
相位噪声		-	-	-115	dBc/Hz	@10Hz
		-	-	-130		@100Hz
		-	-	-140		@1kHz
		-	-	-150		@10kHz
频率调节	范围	-	-	-0.5	ppm	VOC@0V
	范围	0.5	-	-	ppm	VOC@2.8V
	控制电压	0	1.4	2.8	V
	斜率	-	正斜率	-
	输入阻抗	100	-	-	kΩ
输入电源	电压范围	3.135	3.3	3.465	V	可提供5V
	启动电流	-	-	1000	mA
	稳定功率	-	-	1.2	W	@+25℃
参考电压	电压	2.7	2.8	2.9	V
参考电压	负载	9	-	-	kΩ

* O：可提供 △：有条件下提供 X：不可提供

注意：并非所有选项组合都可提供。其他规格可根据要求提供。规格如有更改，恕不另行通知。
