近年，在数据中心、5G通信和人工智能等领域的强劲驱动下，光模块正向高速率、高密度、低功耗方向快速演进。作为光模块的“时钟心脏”，差分晶振的性能直接决定了信号传输的稳定性与可靠性。泰晶科技深耕频率控制领域，其差分晶振系列产品凭借卓越的技术特性，正成为高端光模块实现性能突破的关键支撑。

01
核心技术优势：精准、紧凑与高效

泰晶科技差分晶振围绕高频稳定性、微型化封装、能效优化三大维度展开创新，有力应对了高速光模块的设计挑战。

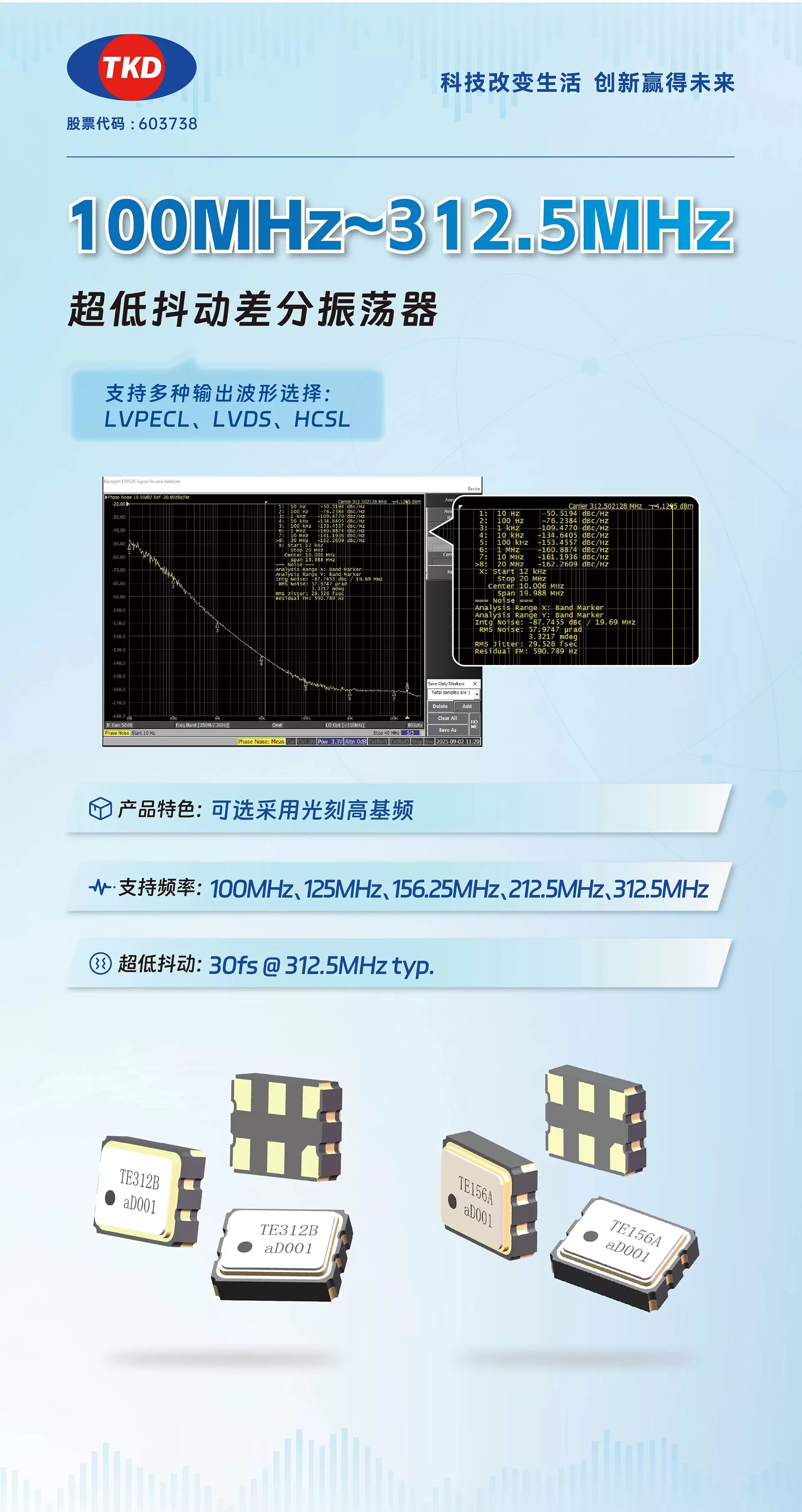

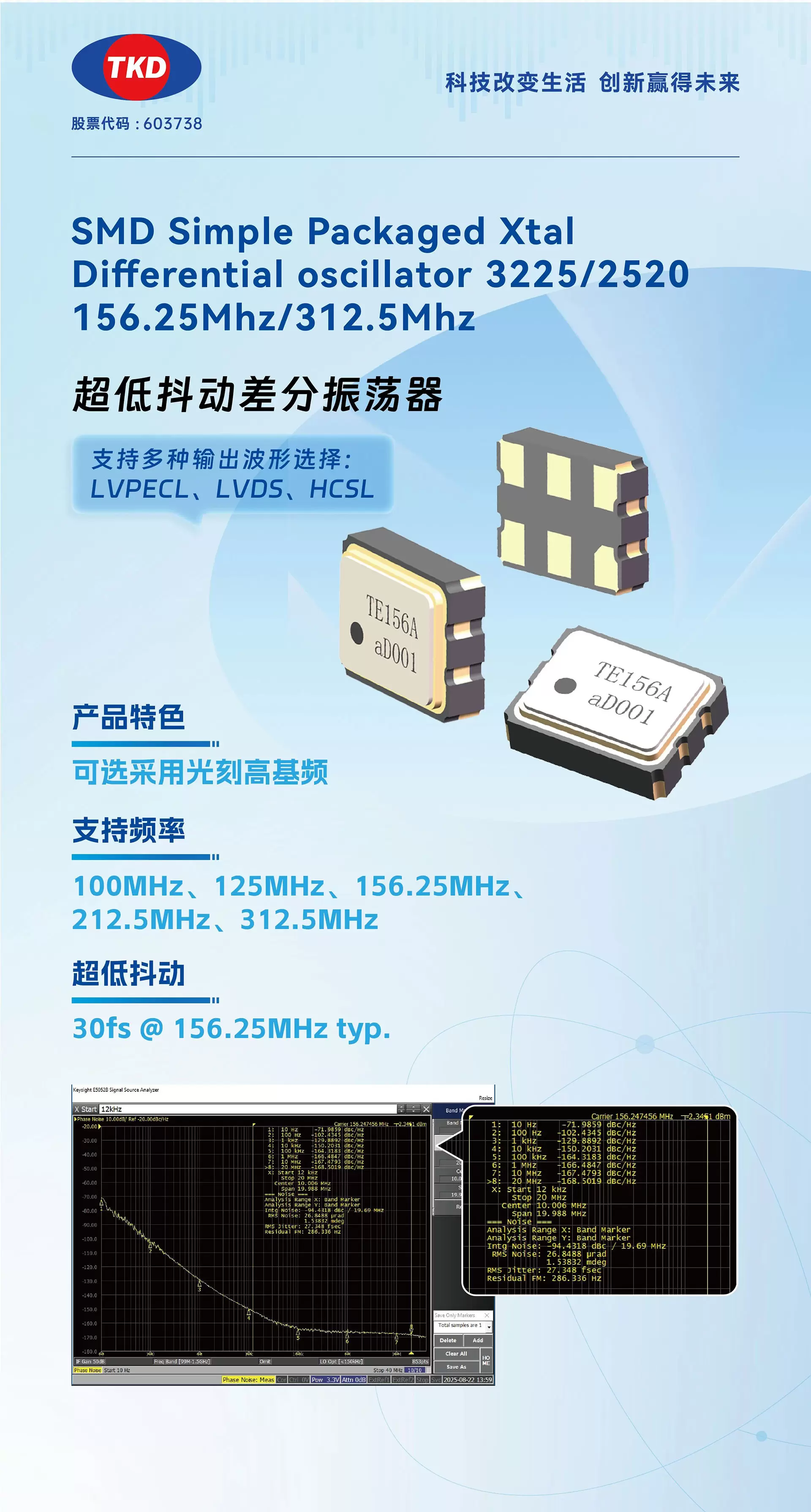

● 高频信号完整性保障：光模块工作速率攀升至800G/400G时，时钟信号的相位噪声与抖动性能成为系统误码率的决定性因素。泰晶科技通过先进的晶体设计与电路优化，实现了超低相位噪声与飞秒级抖动输出。例如，其面向高速光通信的差分振荡器，在156.25MHz及312.5MHz等关键频点具备优异的相噪表现，可显著降低高速串行链路中的时序误差，为112Gbps-PAM4等高阶调制信号提供洁净的时钟参考。

● 空间适应性与集成化设计：为适应光模块日益紧凑的布局，泰晶科技推出了多款小尺寸差分晶振，封装涵盖2016、2520、3225等主流规格。相比传统方案，其器件占板面积最高可减少50%，为光模块内部布线、散热管理及功能扩展预留了宝贵空间。这一微型化优势尤其适用于QSFP-DD、OSFP等高密度可插拔模块，助力客户提升单机架传输容量。

● 能效提升与热管理：面对数据中心绿色转型需求，泰晶科技在产品中引入低功耗架构与智能输出调节技术。其特有的低电压差分输出设计，有效缓解了光模块的热负荷。优异的功耗控制不仅延长器件寿命，也为系统级能效提升做出贡献。

02
温补高基频差分晶振：在严苛环境下的稳定守时者

温度变化是影响晶体频率精度的主要因素之一。泰晶科技将温度补偿技术（TCXO） 与高基频晶体相结合，推出专门针对环境应力较大的应用场景的温补高基频差分晶振系列，在光模块中展现出独特价值：

● 全温区频率稳定：该系列产品内置高灵敏度温度传感与补偿电路，可在-40℃至+105℃甚至更宽的温度范围内保持±20ppm的高频率稳定度。这对于户外5G前传、边缘数据中心等温差显著场景中的光模块至关重要，确保时钟信号不随环境温度波动而漂移。

● 高基频与低相噪协同：通过选用高频基波晶体并优化振荡电路，泰晶科技温补差分晶振在输出高频信号（如156.25MHz、312.5MHz等）的同时，仍保持极低的相位噪声基底。高基频设计减少了倍频环节带来的相位噪声恶化，直接输出所需频率，简化了光模块时钟树设计，并进一步提升整体信号质量。

● 提升系统传输极限：在长距传输应用中，时钟相噪的优化可直接转化为系统链路预算的改善。实测表明，采用高性能温补差分晶振后，光模块的误码率可从10⁻¹²量级优化至10⁻¹⁵以下，相当于在保持相同误码性能前提下，有效传输距离获得显著延伸。这对于海底光缆、干线网络等基础设施而言，意味着中继站数量可能减少，从而降低建维成本。

03
在光模块中的应用价值

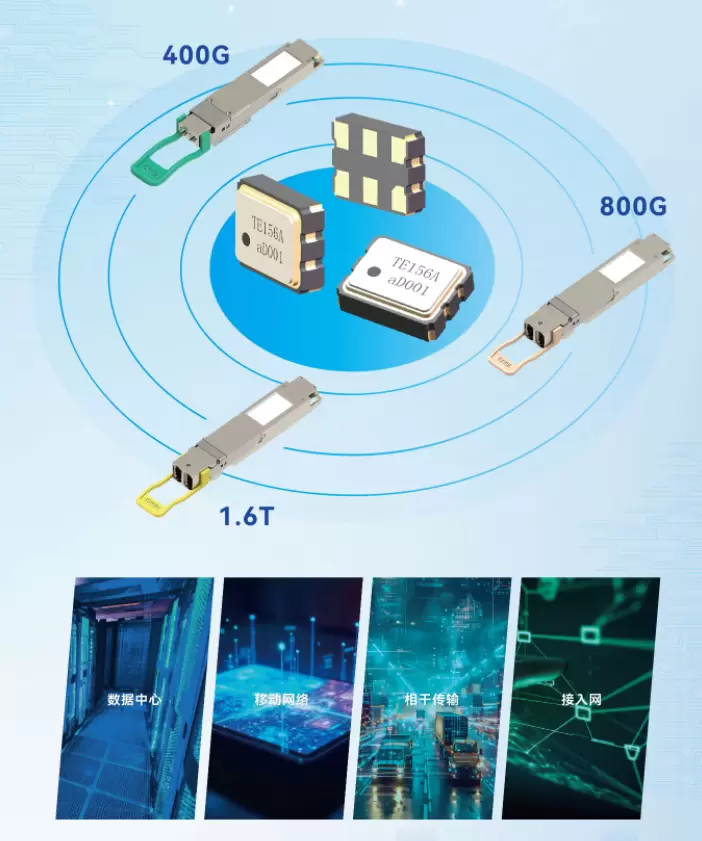

泰晶科技差分晶振可广泛应用于400G/800G/1.6T多速率光模块中，其价值体现于：

● 为高速接口提供可靠时钟：作为SerDes、CDR或调制驱动电路的参考时钟，保障PAM4等高阶调制信号精确采样。

● 增强环境适应性：温补高基频系列帮助工业级、车载及户外通信设备应对温度挑战，提升网络可靠性。

● 助力模块小型化与节能：小尺寸与低功耗特性支持高密度端口设计与绿色数据中心建设。

随着光模块技术路径的逐步明确，对时钟源在频率、抖动、功耗与集成度上提出了更高要求。泰晶科技持续投入研发，其差分晶振产品正朝着更高频、更低抖动、更智能温度补偿的方向演进，旨在为下一代光互联提供核心计时解决方案，支撑全球数字化基础设施向更高速、更可靠、更节能的未来迈进。
